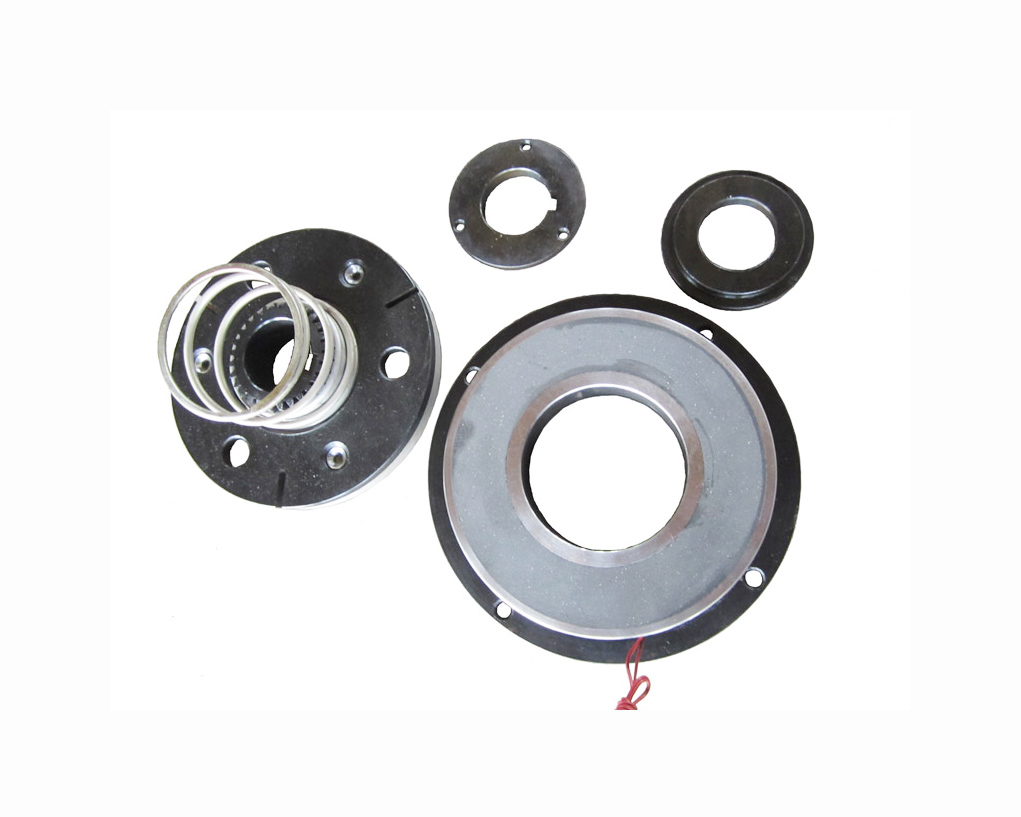

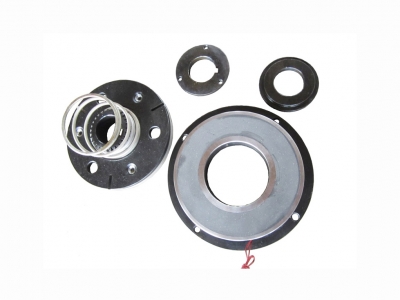

.jpg "DZJ系列單片電磁制動器")
簡介
DZJ單片電磁制動器（通電型）本系列系干式單片通電型制動器。該產品結構緊湊、制動延遲時間短、制動力矩大。最大優點是：可水平安裝也可垂直安裝，不受安裝角度影響， 消除了電機軸向竄動對制動器氣隙要求較高的影響。適用于機械傳動系統中需要制動或定位要求的場合。如精密機械、印刷機械、包裝機械、試驗設備及辦公機械等 傳動系統中的制動及定位。本系列電磁通電制動器該制動器特殊構造形成了結構簡單，制動延遲時間短，制動力矩大等眾多優點?？伤桨惭b也可垂直安裝，不受安裝角度影響，消除電機軸向竄動對制動器氣隙要求較高的影響。本系列電磁通電制動器電機剎車主要與Y、Y2系列電機配套派生成新型通電制動電機。
結構及工作原理
本系列單片電磁制動器由勵磁部分（磁軛、勵磁線圈、摩擦片）和聯接組合件部分（銜鐵、聯接）、復位彈簧、花鍵套、內、外擋塊組成。通電后磁軛線圈的磁路產生磁通，磁軛吸合銜鐵帶動聯接在花鍵套上移動，使銜鐵與摩擦片接觸產生摩擦力，形成制動力矩，達到快速制動目的；斷電磁通消失，銜鐵在復位彈簧的作用下復位，解除制動狀態。
DZJ系列單片通電電磁制動器剎車 廠家直銷現貨 配套Y電機機座號71/80/90/100/112/132/160
技術參數：
| 規格/參數 | DZJ-05 | DZJ-10 | DZJ-20 | DZJ-40 | DZJ-80 | DZJ-160 | DZJ-200 |
| 配套Y系列電機機座號 | 71 | 80 | 90 | 100/112 | 132 | 160 | 180 |
| 配套電機額定功率（KW） | 0.25～0.55 | 0.75～1.1 | 1.1～1.2 | 1.5～3 | 2.2～7.5 | 4～18.5 | 11～22 |
| 額定制動力矩（N.m） | 5 | 10 | 20 | 40 | 80 | 160 | 200 |
| 額定功率P 20℃（W） | 13 | 16 | 20 | 32 | 40 | 45 | 54 |
| 最大工作間隙 | 1.5 | 1.5 | 1.8 | 1.8 | 2.2 | 2.2 | 2.5 |
| 額定電壓 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| 工作最高轉速 | 6000 | 4000 | 3500 | 3000 | 3000 | 3000 | 3000 |

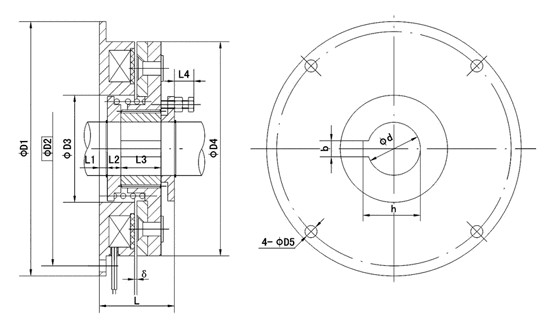

外形及尺寸：
| 規格/尺寸 | d | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | b | h | δ |
| DZJ-05 | 14.8 | 80 | 72 | 35 | 64 | 5 | 35 | 3 | 5 | 25 | 6～9 | 5 | 16.2 | 1 |
| DZJ-10 | 19.8 | 100 | 90 | 42 | 80 | 6 | 40 | 4 | 6 | 28 | 6～9 | 6 | 21.6 | 1 |
| DZJ-20 | 24.8 | 125 | 112 | 52 | 100 | 7 | 50 | 5 | 8 | 32 | 6～10 | 8 | 28.1 | 1 |
| DZJ-40 | 29.5 | 150 | 137 | 62 | 125 | 7 | 55 | 5 | 8 | 32 | 6～10 | 8 | 32.8 | 1 |
| DZJ-80 | 39.5 | 190 | 175 | 80 | 160 | 9.5 | 56 | 6 | 10 | 36 | 6～10 | 12 | 42.8 | 1 |
| DZJ-160 | 44.5 | 230 | 215 | 100 | 200 | 9.5 | 61 | 6 | 10 | 40 | 6～10 | 12 | 47.8 | 1 |
| DZJ-200 | 49 | 270 | 250 | 110 | 230 | 9.5 | 73.5 | 8 | 10 | 45 | 6～10 | 14 | 52.8 | 1 |
注：
1）制動力矩可適當加大，可訂制其它孔徑制動器。
2）工作電壓為24VDC直流電源，也可生產99V和170V配套本公司整流器，24VDC用戶自備電源；亦可訂制其它電壓。
3）δmax為制動器最大工作氣隙，超過該值應及時調整，否則可能會造成制動器工作不正常。
安裝注意事項：
1、摩擦片及銜鐵表面不得有油污，必須保持清潔；
2、安裝時通過調節螺釘調整氣隙到規定值“δ”；
3、齒輪套不得有軸向竄動。

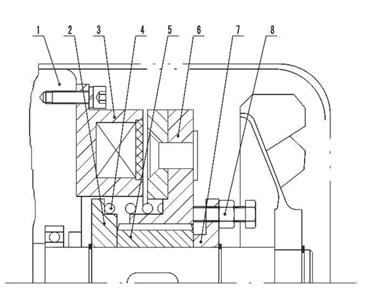

安裝示意圖：
1、電機端蓋 2、內擋塊 3、磁軛組件 4、彈簧 5、齒輪套 6、銜鐵組件 7、調節擋塊 8、調節螺釘
|
|
|
|
|
|
|
|
